产品特性
最高49KHz 超高速采样
大口径检测镜头
- X轴 4096 点/轮廓，超高精度测量
- 01
- 49KHz 超高采样速度，重复精度最高0.1μm
- 02

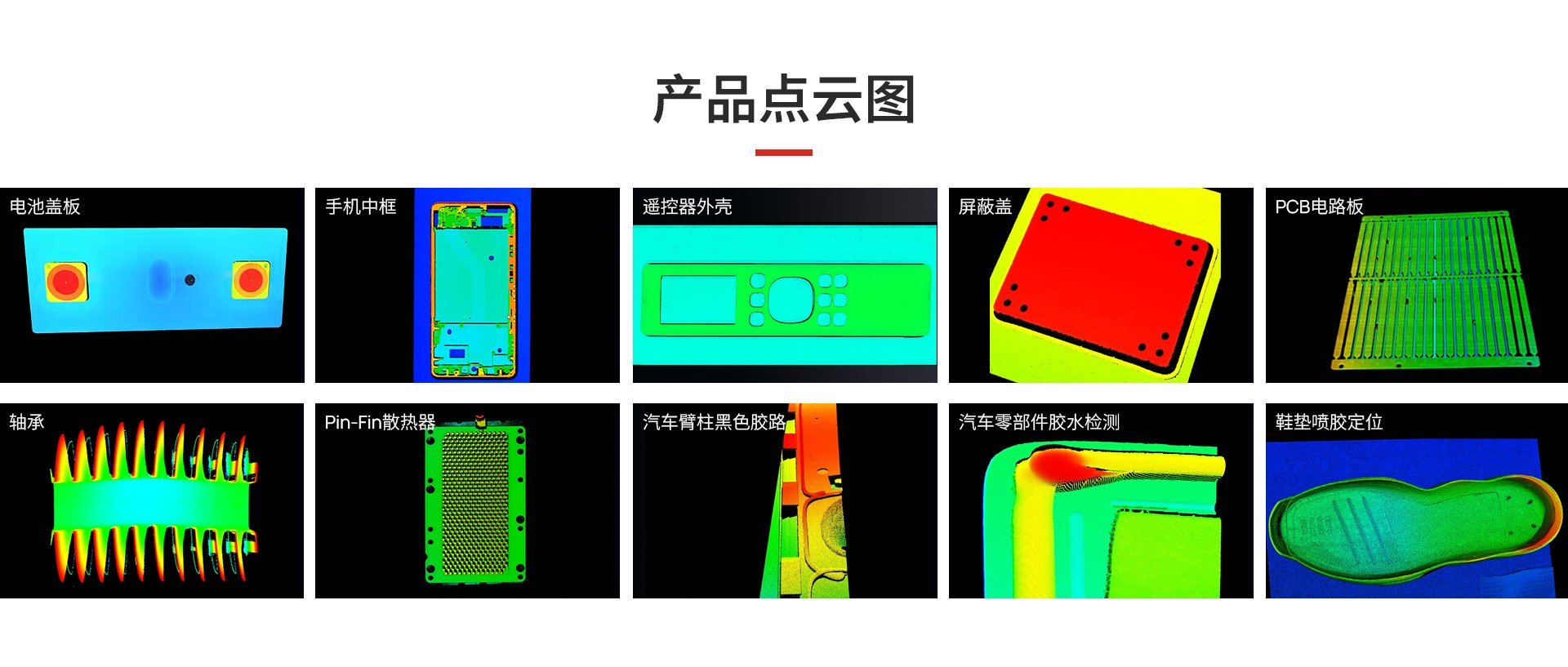

- 自研Phoskey Vision算法平台，支持2D/3D检测
- 03

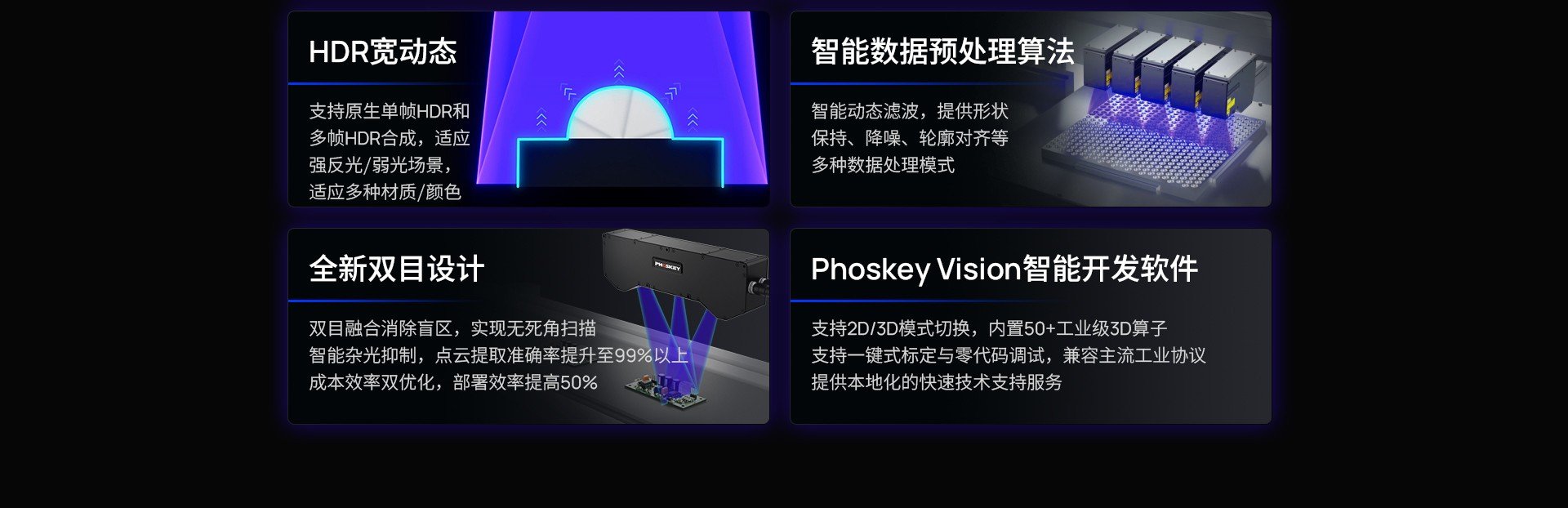

- 支持原生单帧 HDR 和多帧HDR
- 04

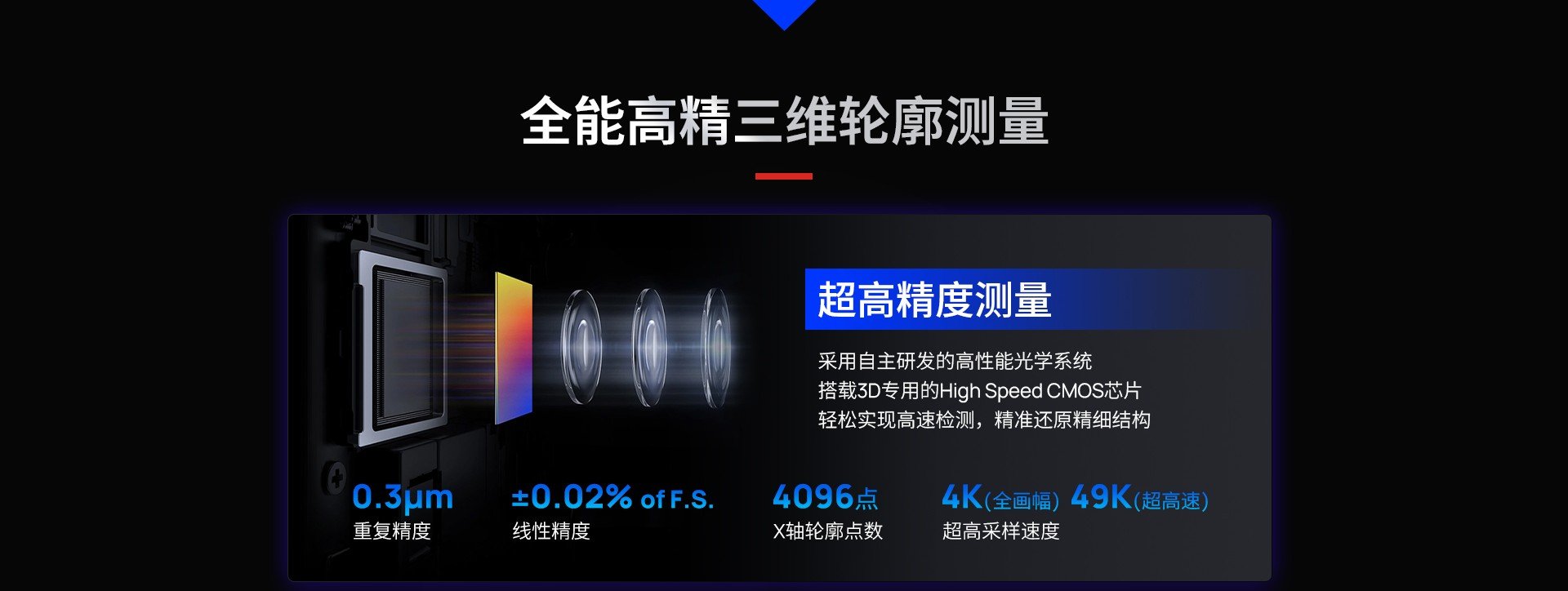

专业光学系统，超高精度测量，轮廓点数高达 4096 个点
采用自主研发的高性能激光器及光学系统，搭载3D专用的High Speed CMOS，具备高动态范围及超高灵敏度，X轴轮廓点数高达 4096 个点，轻松实现高速检测，重复精度最高可达 0.1μm。
最高49KHz 超高速采样
搭载高性能FPGA及IC专用处理芯片，采样速度最高可达49000轮廓/秒。

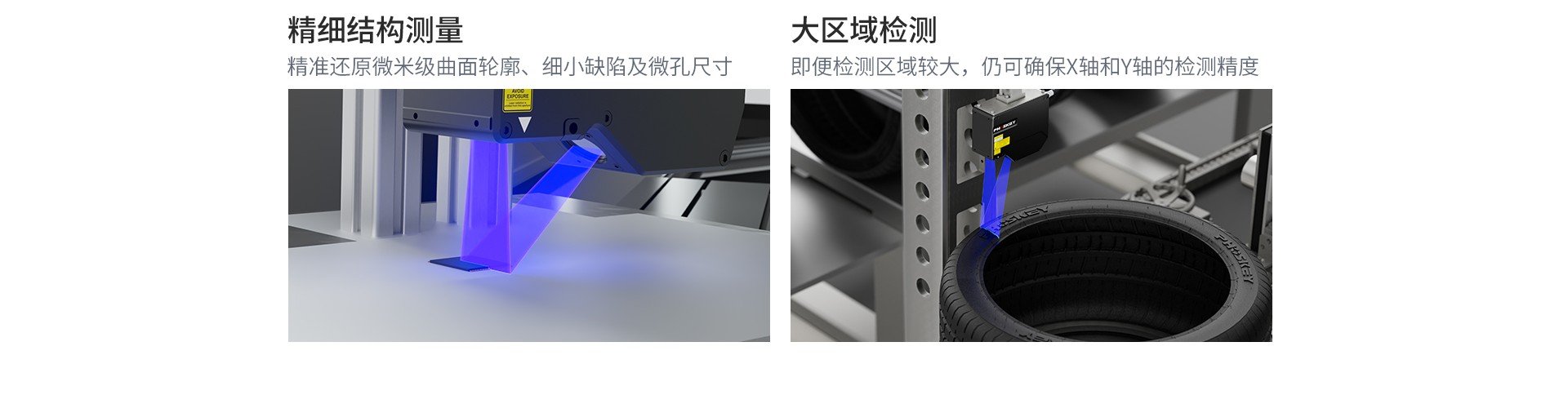

大口径检测镜头
超宽X轴视野，有效提供受光量，实现超高分辨率。
|

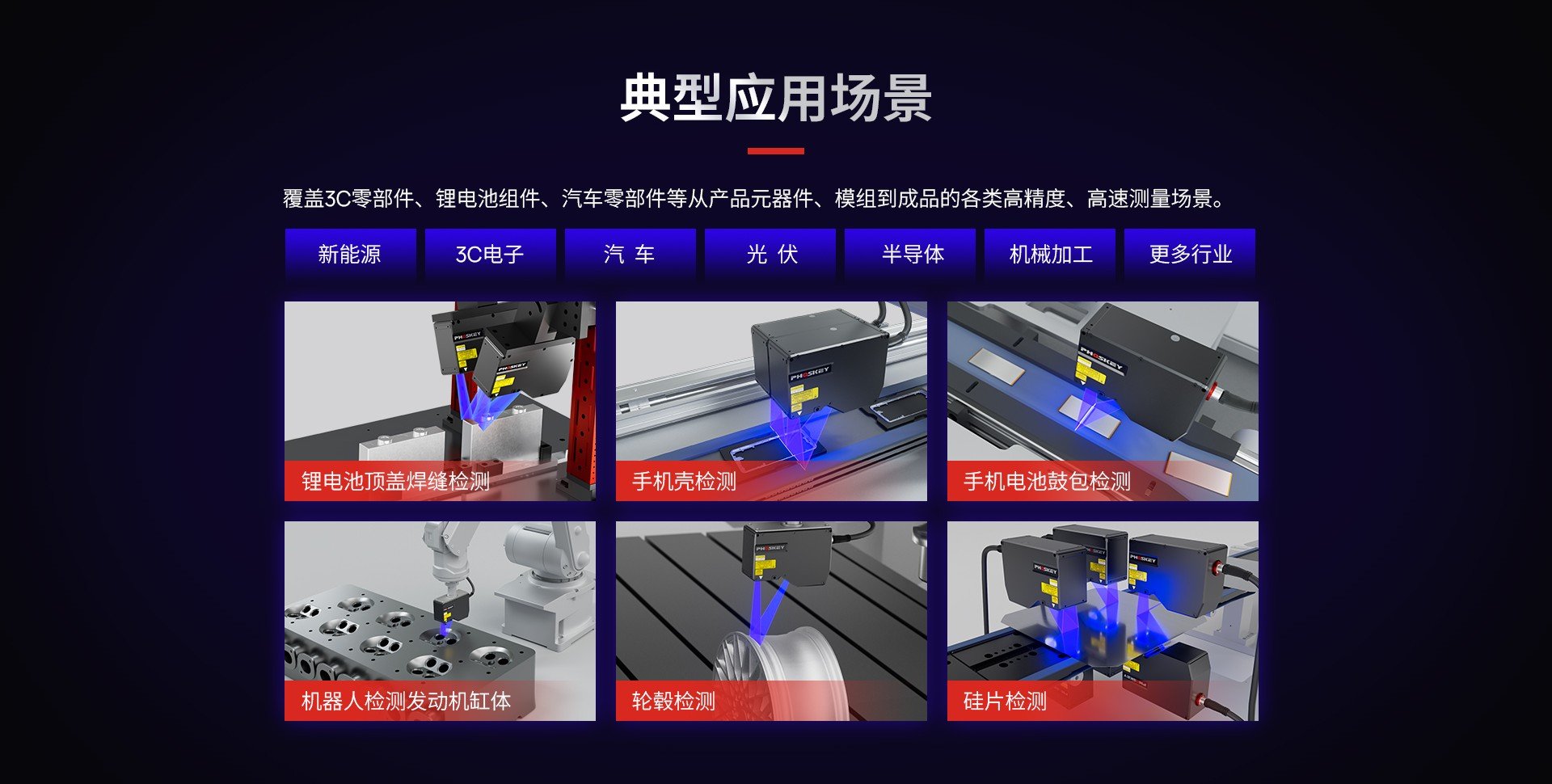

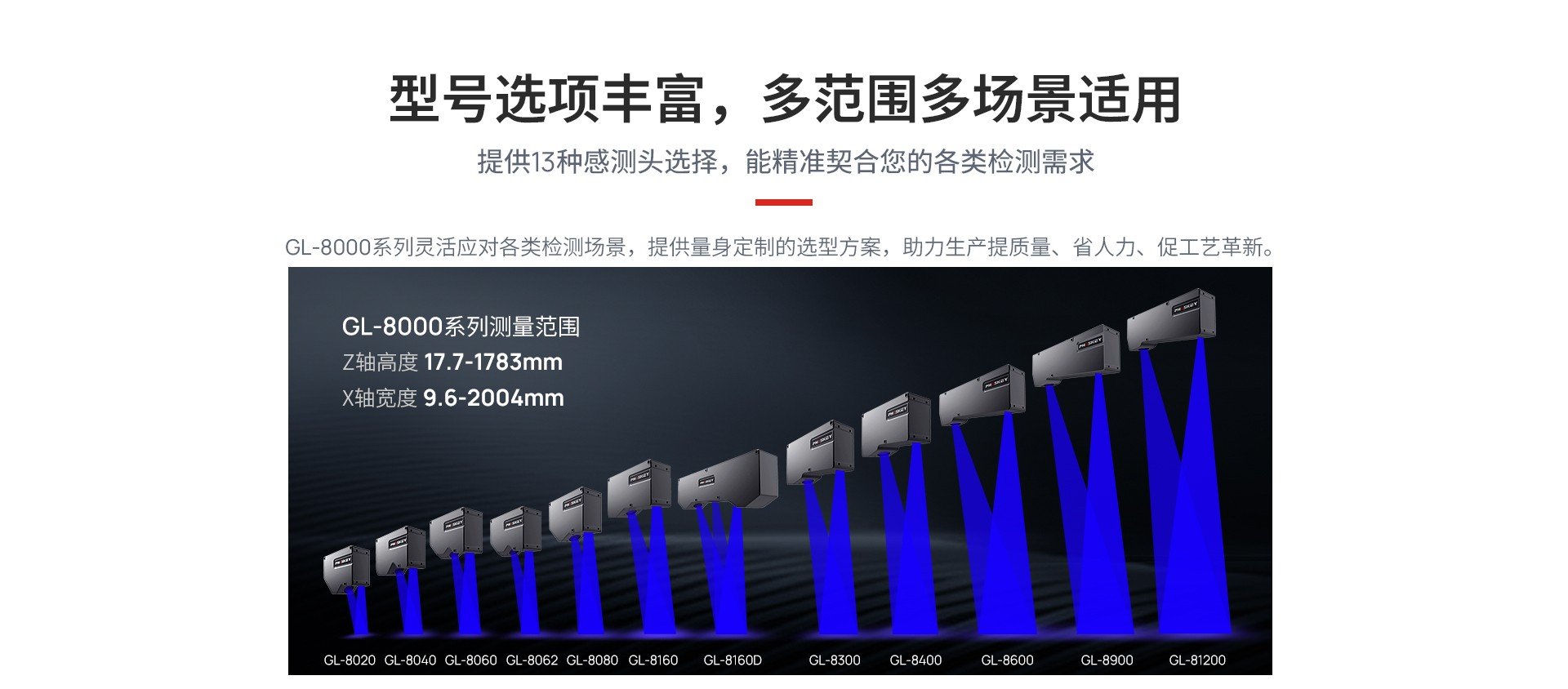

型号
|
单目 |
GL-8020
|
GL-8040
|
GL-8060
|
GL-8080
|
GL-8160 |
GL-8300
|
GL-8400
|
GL-8600 | GL-8900 |
GL-81200
|
|
| 双目 | — | — | GL-8060D | — | GL-8160D | — | — | — | — | — | ||
|
基准距离
|
20mm
|
38mm
|
62mm
|
80mm
|
160mm |
300mm
|
370mm
|
600mm | 928mm |
1144mm
|
||
|
测量范围
|
Z轴（高度）
|
±2.3mm
(F.S.=4.6mm) |
±4.3mm
(F.S.=8.6mm) |
±11mm
(F.S.=22mm) |
±22mm
(F.S.=44mm) |
±41mm (F.S.=82mm) |
±91mm
(F.S.=182mm) |
±118/+350mm
(F.S.=468mm) |
±244mm (F.S.=488mm) |
±471mm (F.S.=942mm) |
±639mm
(F.S.=1278mm) |
|
|
X轴（宽度）
|
近
|
9.6mm
|
15mm
|
29mm
|
43mm
|
73mm |
113mm
|
170mm
|
480mm | 294mm |
621mm
|
|
|
基准距离
|
9.8mm
|
15.7mm
|
31.5mm
|
51mm
|
90mm |
150mm
|
232mm
|
731mm | 556mm |
1312mm
|
||
|
远
|
10.0mm
|
16.4mm
|
34mm
|
59mm
|
104mm |
189mm
|
420mm
|
983mm | 818mm |
2004mm
|
||
|
光源
|
光源
|
蓝色半导体激光
|
||||||||||
|
波长
|
405nm（可见光）
|
|||||||||||
|
激光等级
|
2M类激光产品 ( IEC60825-1、FDA(CDRH) Part 1040.10)
|
|||||||||||
|
输出
|
安全模式：10mW；性能模式：75mW
|
|||||||||||
|
拍摄模式
|
2D模式+3D模式 | |||||||||||
|
重复精度
|
Z轴（高度）
|
0.3μm
|
0.4μm
|
0.4μm
|
0.5μm
|
1μm |
3μm
|
5μm
|
5μm | 15μm |
25μm
|
|
|
X轴（宽度）
|
0.3μm
|
0.5μm
|
0.8μm
|
1μm
|
3μm |
5μm
|
10μm
|
10μm | 20μm |
50μm
|
||
|
直线性
|
Z轴（高度）
|
±0.05% of
F.S.=±2.3μm （±0.01%） |
±0.04% of
F.S.=±3.44μm （±0.008%） |
±0.025% of
F.S.=±5.5μm （±0.005%） |
±0.02% of
F.S.=±8.8μm （±0.004%） |
±0.02% of F.S.=±16.4μm （±0.004%） |
±0.035% of
F.S.=±63.7μm （±0.007%） |
参考距离：±60mm
±0.025% of F.S.=±117μm （±0.005%） 全部区域： ±0.035% of F.S.=±163.8μm （±0.007%） |
Near~参考距离： ±0.03% of F.S.=±146.4μm （±0.006%） 全部区域： ±0.006% of F.S.=±292.8μm （±0.012%） |
Near~参考距离： ±0.015% of F.S.=±141.3μm （±0.003%） 全部区域： ±0.05% of F.S.=±471μm （±0.01%） |
Near~参考距离：
±0.03% of F.S.= （±0.004%） 全部区域： ±0.05% of F.S. （±0.006%） |
|
|
轮廓数据间距
|
X轴（宽度）
|
2.5μm
（2~3μm） |
4.0μm
（3~5μm） |
10μm
（7~9μm） |
15μm
（10~15μm） |
25μm （15~30μm） |
50μm
（25~50μm） |
100μm
（40~120μm） |
250μm （80~250μm） |
200μm （70~200μm） |
500μm
（100~500μm） |
|
| 采样速度 | 全画幅 | 250μs (4KHz) | ||||||||||
| 高速模式 (Z轴1/8量程) |
43μs (23KHz) | |||||||||||
| 超高速模式 (Z轴1/32量程) |
20μs(49KHz) | |||||||||||
|
轮廓数据数量
|
4096点
|
|||||||||||
|
HDR（高动态范围）
|
支持原生单帧HDR / 多帧HDR合成
|
|||||||||||
|
温度特性
|
0.01% of F.S. /℃
|
|||||||||||
|
耐环境性
|
防护等级
|
IP67（IEC60529）
|
||||||||||
|
环境光源
|
白炽灯：10000lx以下
|
|||||||||||
|
环境温度
|
0～+45℃
|
|||||||||||
|
环境湿度
|
85%RH以下（无结露）
|
|||||||||||
|
抗震
|
10～57Hz 双振幅1.5mm, X、Y、Z 各方向3小时
|
|||||||||||
|
抗冲击
|
15g / 6msec
|
|||||||||||
|
材质
|
铝
|
|||||||||||
