产品特性
具备BGS功能，稳定检测
IP67防护等级 ，坚固耐用
高感度双色LED指示灯
配备机械式旋钮
- 具备BGS功能，稳定检测
- 01
- IP67防护等级 ，坚固耐用
- 02
- 高感度双色LED指示灯
- 03
- 优越的抗干扰能力
- 04
具备BGS功能，稳定检测
在规定的检测范围内，不易受工件的颜色、形态及表面结构的影响，可稳定检测黑色、白色、反射率低及反射率高的工件。
IP67防护等级 ，坚固耐用
PG6系列各个型号皆配有IP67防护等级，坚固耐用，即使在恶劣的工况条件下，也能保证设备的稳定性和使用寿命。
高感度双色LED指示灯
PG6系列所有型号中均装配有清晰易见的双色指示灯，用户可以从多个角度清晰识别检测状态。
配备机械式旋钮
通过旋钮调节灵敏度，在不同距离和材料的情况下，可提高检测的准确性。
优越的抗干扰能力
PG6系列采用独特芯片和外界抗干扰光算法，可以有效抑制环境光干扰和传感器互相干扰。
| 类型 | BGS漫反射 | BGS线性光漫反射 | 对射 | 镜面反射 | |||||||||||
| 型号 | NPN输出 | PG6-D100 | PG6-D300 | PG6-D500 | PG6-D900 | PG6-D300L | PG6-D300B | PG6-D125 | PG6-T15M | PG6-M6M | |||||
| PNP输出 | PG6-D100P | PG6-D300P | PG6-D500P | PG6-D900P | PG6-D300LP | PG6-D300BP | PG6-D125P | PG6-T15MP | PG6-M6MP | ||||||
| 检测距离 | 10~100mm | 10~300mm | 10~500mm | 10~900mm | 10~300mm | 10~300mm | 5~125mm | 15m | 6m | ||||||
| 距离设定范围 | 20~100mm | 30~300mm | 30~500mm | 30~900mm | 20~300mm | 30~300mm | 10~125mm | — | 10mm~6m | ||||||
| 应差 | 动作距离 2%以下 | 动作距离5%以下 | 动作距离5%以下(500mm) | 动作距离5%以下 | 动作距离5%以下 | 动作距离 2%以下 | — | ||||||||
| 光源 | 红色LED ( 630nm ) | 红外LED ( 850nm ) | 红色LED ( 630nm ) | 红色激光 ( 650nm ) | 蓝色LED ( 465nm ) | 红色LED ( 630nm ) | |||||||||
| 最小光点直径 | ø2.5mm （ 100mm时 ） |
ø9mm （ 50mm时 ） |
ø10mm （ 50mm时 ） |
ø9mm （ 50mm时 ） |
ø0.5mm （ 300mm时 ） |
ø8mm （ 50mm时 ） |
7x75mm （ 125mm时 ） |
ø12mm （ 500mm时 ） |
ø12mm （ 500mm时 ） |
||||||
| 重复精度 | 1mm以下 | 1mm以下 | |||||||||||||
| 电源电压 | 12V ~24V DC ±10% 脉动 P-P 10%以下 | 12V~24V DC ±10% 脉动 P-P 10%以下 | |||||||||||||
| 消耗电流 | 25mA以下 | 反射端：15mA以下；接收端：15mA以下 | 25mA以下 | ||||||||||||

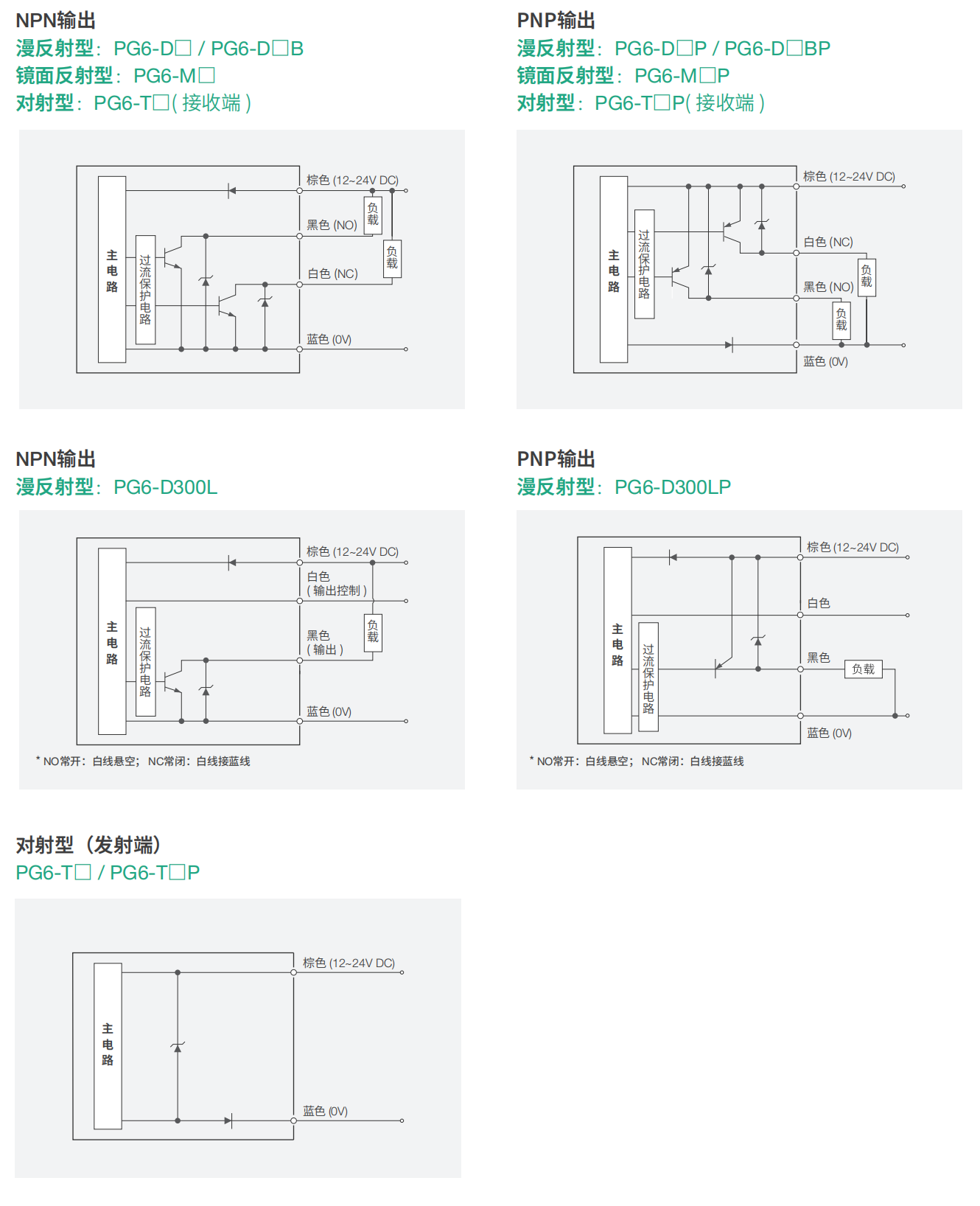

| 输出 | 控制输出 | NPN开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下( 输出和0V之间 ) ·剩余电压：2V以下( 流入电流100mA ) 1V以下（流入电流16mA） |
PNP开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下( 输出和+V之间 ) ·剩余电压：2V以下( 流入电流100mA ) 1V以下（流入电流16mA） |
||||||||||||
| 输出动作 | NC（常闭） / NO（常开） | ||||||||||||||
| 保护电路 | 短路保护、电源反极性保护、过载保护 | ||||||||||||||
| 反应时间 | 1ms以下 | ||||||||||||||
| 工作状态指示灯 | 橙色LED ( 输出ON时亮起 )，对射型：位于接收端上 | ||||||||||||||
| 电源指示灯 | 绿色LED ( 通电时亮起 ) | ||||||||||||||
| 灵敏度调节器 | 配备旋钮式调节器 | 配备按键式调节器 | |||||||||||||
| 耐环 境性 |
防护等级 | IP67（ IEC ） | |||||||||||||
| 使用环境温度 | -25℃ ~ +55℃（注意不可结露、结冰）、存储时：-30℃~+70℃ | ||||||||||||||
| 使用环境湿度 | 35%RH~85%RH、存储时：35%RH~85%RH | ||||||||||||||
| 耐环境光 | 白炽灯：受光面照明度 3000lx 以下 | ||||||||||||||
| 耐电压 | AC1000V 1分钟 所有电源连接端子与外壳之间 | ||||||||||||||
| 耐电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC 250V的高阻表 | ||||||||||||||
| 耐振动 | 频率10Hz~500Hz，双振幅1.5mm ( MAX.10G )，X、Y、Z各方向2小时 | ||||||||||||||
| 耐冲击 | 加速度500m/s² ( 约50g )，X、Y、Z方向各3次 | ||||||||||||||
| 材质 | 外壳：PC+ABS，透镜：PMMA | ||||||||||||||
| 电缆 | 4芯( 对射型发射端：2芯 )，长度2m | ||||||||||||||
