3D工业相机案例丨光子精密GL-8000系列定义BGA锡球焊锡检测新标杆
在半导体封装与 SMT 贴装领域，BGA（球栅阵列）封装芯片堪称电子设备的“核心中枢”，而锡球作为芯片与基板连接的关键枢纽，其质量直接决定产品可靠性。
其高度偏差、形状塌陷或共面度失衡，都可能引发虚焊、桥连等致命缺陷，甚至导致整机失效。
2D视觉检测：高度、共面度等核心三维特征无法捕捉，对于微裂纹、高度不足等隐性缺陷极易漏检；
光子精密 GL-8000 系列 3D 线激光轮廓测量仪，凭借全自主可控的“硬件+算法+软件”核心技术，成为国产高端3D检测设备的代表，针对BGA锡球检测的核心优势尤为突出：
单轮廓点数高达4096个，精准捕捉每个锡球的细微轮廓细节。
通过高精度三维点云数据，可自动计算锡球高度、球冠高等核心参数，并分析共面度、球心间距等阵列特征，提前预警因焊料熔融不足、IMC层异常等引发的焊接不良风险。
GL-8000系列搭载原生单帧HDR与多帧HDR合成技术。
结合自主研发的PhoskeyVision算法平台，可智能抑制锡球表面反光、曲率变化大易产生杂散光干扰等问题，获取完整、低噪的三维数据。
重复精度可达0.3μm，线性精度达±0.02% of F.S.，能清晰分辨10μm锡球的高度偏差；
采样速度最高可达49000轮廓/秒，搭配高速运动平台，单块多区域BGA芯片全尺寸扫描仅需2-3秒，较传统检测效率提升10倍以上。
应用案例
构建智能质量管控闭环

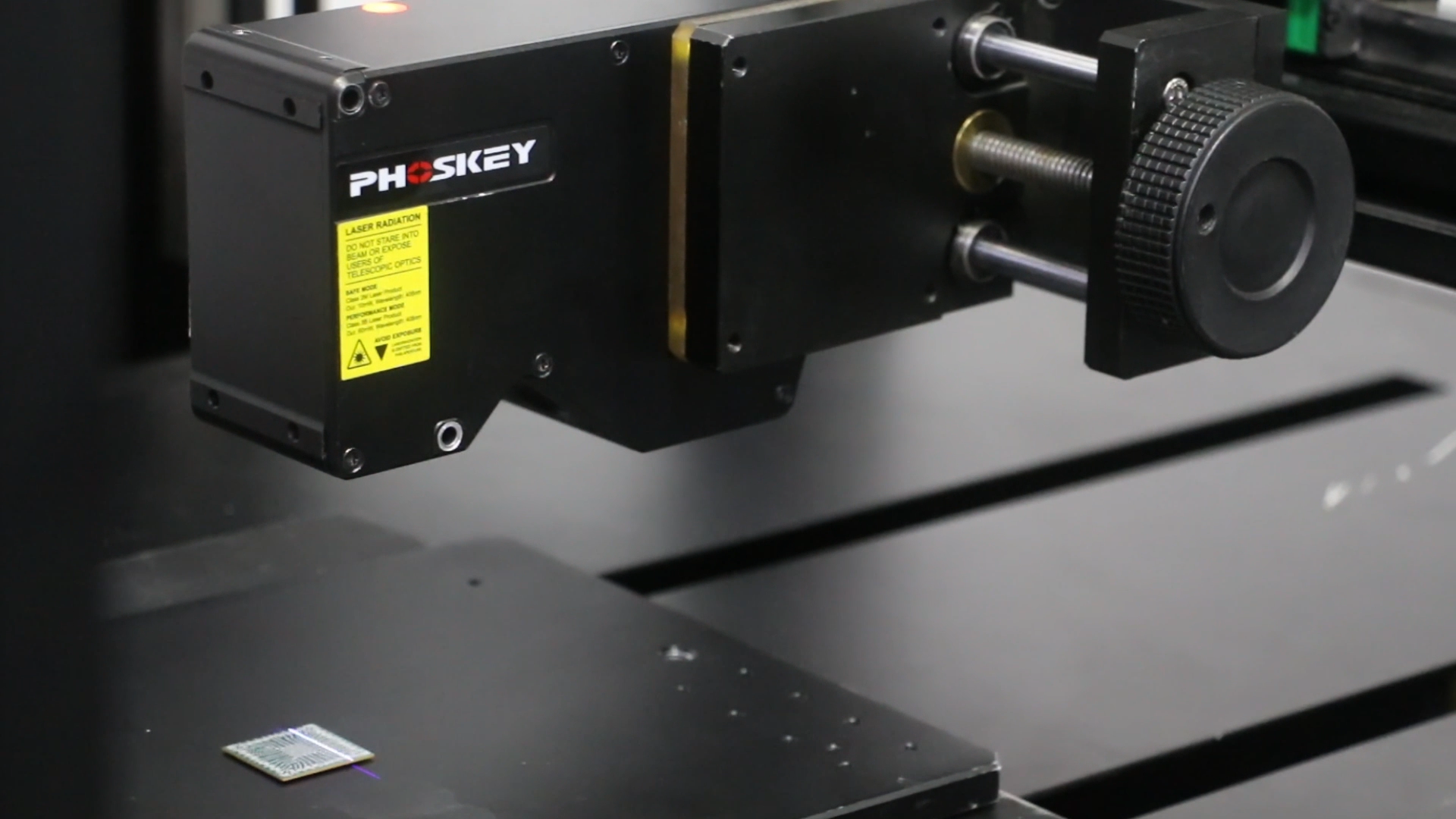

根据客户在线/离线工艺需求、芯片尺寸、检测节拍，将GL-8060灵活集成于自动化产线，实现自动上下料、自动检测的全流程无人化操作；

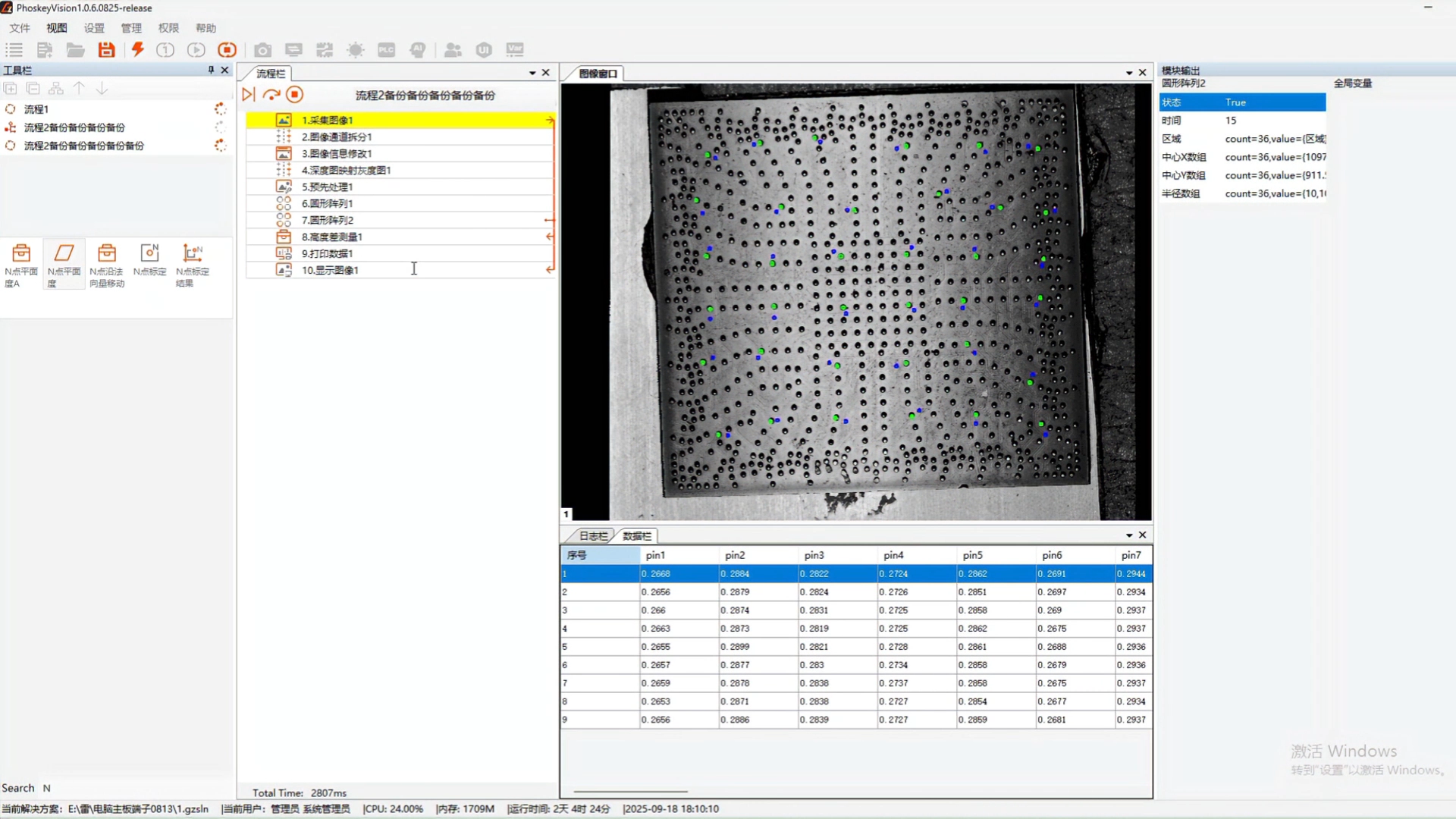

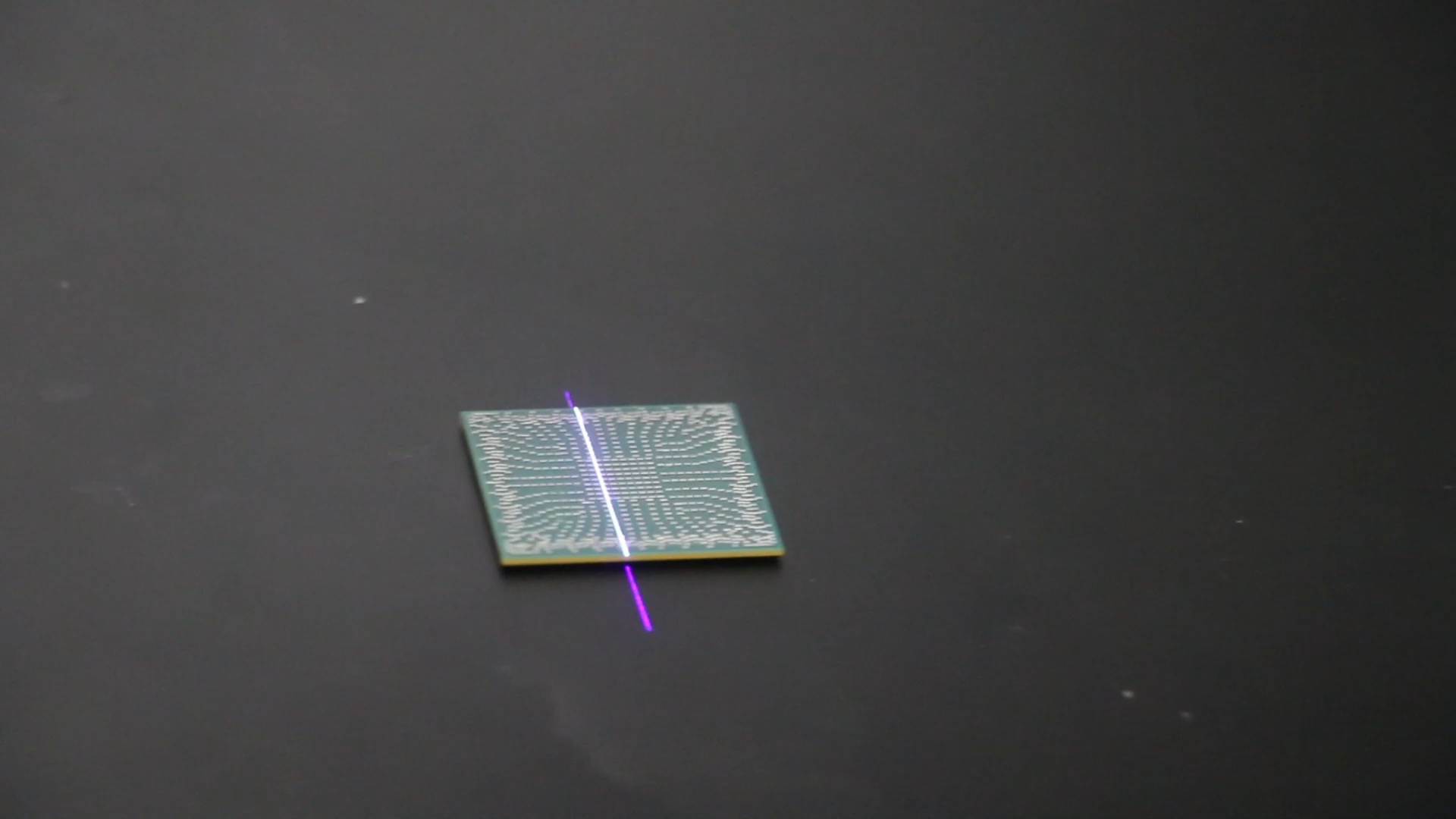

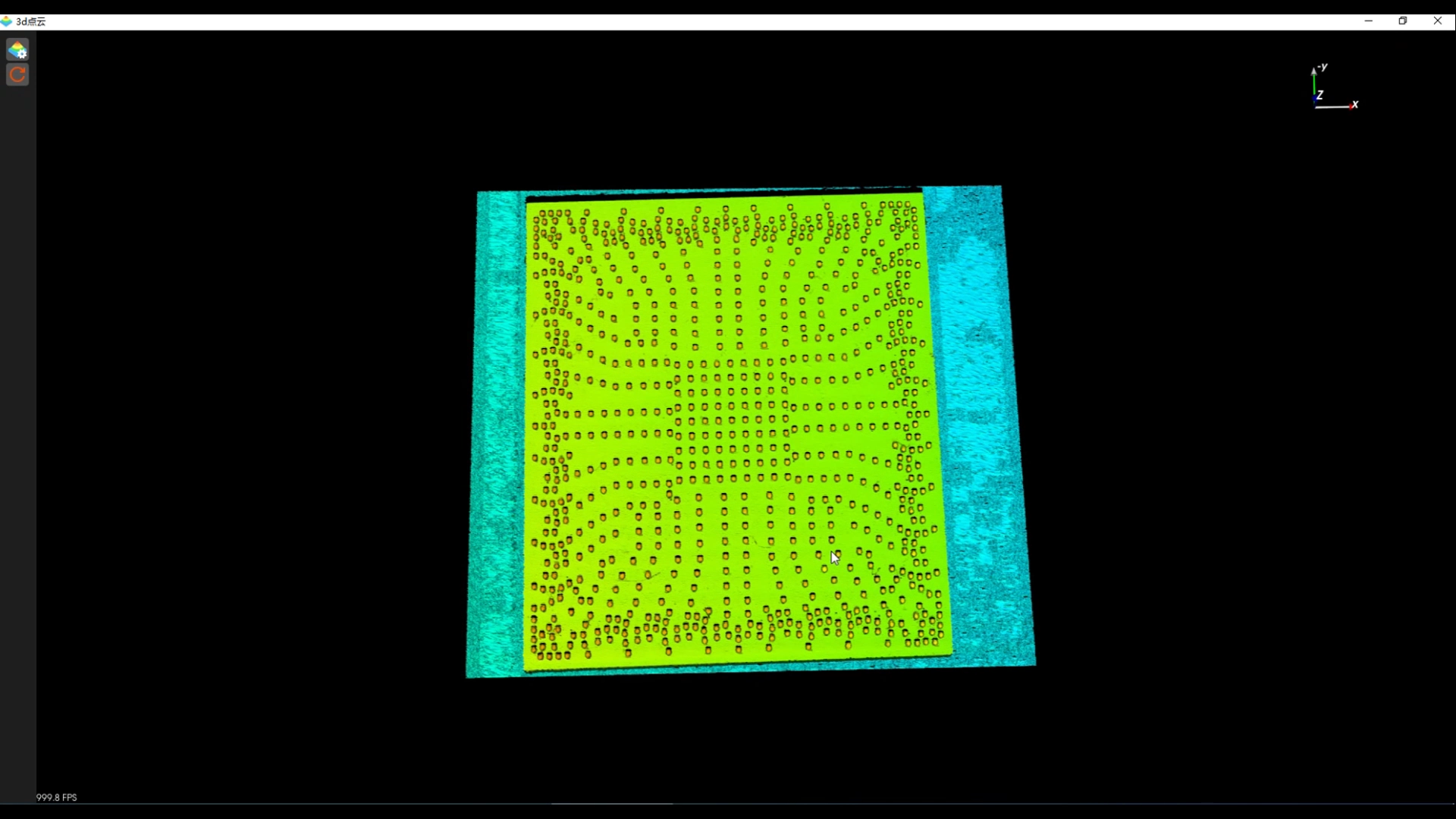

激光线快速扫描获取高密度点云后，软件自动完成滤波、去噪，通过特征识别算法精准定位分割每个锡球区域，数据处理效率提升30%；
自动拟合基准平面，批量对比测量结果与预设公差，实时输出OK/NG判定；生成包含详细数据的质量报告，为印刷、植球、回流焊等前道工艺优化提供精准数据支撑。
自主技术保障供应稳定：依托自主可控的“硬件+算法+软件”核心技术，光子精密可提供本地化定制化解决方案与快速技术支持，保障核心检测设备供应链安全。
